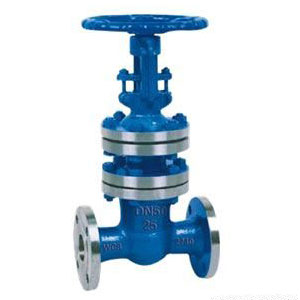

WZ41H波紋管閘閥
質量穩定：實行全過程質量監控，細致入微，
全方位檢測！
全方位檢測！
價格合理：高效內部成本控製，減少了開支，
讓利於客戶！
讓利於客戶！
交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
縮短了交貨期！
WZ41H波紋管閘閥
波紋管閘閥的啟閉件是塞形的閥瓣，密封麵呈平麵或錐麵，閥瓣沿流體的中心線作直線運動。閥杆的運動形式，有升降杆式（閥杆升降，手輪不升降），也有升降旋轉杆式（手輪與閥杆一起旋轉升降，螺母設在閥體上）。紋管截止閥隻適用於全開和全關，不允許作調節和節流。本類閥門在管道中一般應當水平安裝。
結構簡單，製造和維修比較方便。
工作行程小，啟閉時間短。
密封性好，密封麵間磨擦力小，壽命較長。
波紋管閘閥的缺點如下：
流體阻力大，開啟和關閉時所需力較大。
不適用於帶顆粒、粘度較大、易結焦的介質。
調節性能較差。
波紋管閘閥的種類按閥杆螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分，有直通式、直流式和角式。截止閥按密封形式分，有填料波紋管閘閥和波紋管密封截止閥。
| 序號 | 名稱 | 材質 | ||||||
| WCB | WC6 | WC9 | CF8 | CF3M | ||||
| 1 | 閥體 | WCB+507Mo | WC6+STL | WC9+STL | CF8 | CF3M | ||
| 2 | 閥板 | WCB+STL | WC6+STL | WC9+STL | CF8 | CF3M | ||
| 3 | 閥杆 | 1Cr13 | 20CrMoV | 25CrMo2V | 1Cr18Ni9Ti | 00Cr14Ni12Mo2Ti | ||
| 4 | 波紋管組件 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | OCr18Ni9 | 00Cr14Ni12Mo2Ti | ||
| 5 | 支架 | WCB | WC6 | WC9 | CF8 | CF3M | ||
| 6 | 墊片 | 316夾柔性石墨 | ||||||
| 7 | 閥蓋 | WCB | WC6 | WC9 | CF8 | CF3M | ||
| 8 | 六角螺母 | 45# | 35CrMo-A | 1Cr17Ni12 | 1Cr17Ni12Mo2Ti | |||
| 9 | 雙頭螺栓 | 35CrMoV | 42CrMoV | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |||
| 10 | 填料 | 柔性石墨/碳素纖維+304鋼絲 | ||||||
| 11 | 填料壓蓋 | WCB | CF8 | CF3M | ||||
| 12 | 閥杆螺母 | QAL9-4 | ||||||
| 13 | 手輪 | WCB QT400-17 | ||||||
WZ41H波紋管閘閥優點
1、結構簡單，製造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封麵間磨擦力小，壽命較長。
波紋管閘閥的缺點如下：
1、流體阻力大，開啟和關閉時所需力較大。
2、不適用於帶顆粒、粘度較大、易結焦的介質。
3、調節性能較差。
波紋管閘閥的種類按閥杆螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分，有直通式、直流式和角式。截止閥按密封形式分，有填料密封截止閥和波紋管密封截止閥。
波紋管閘閥的安裝與維護應注意以下事項：
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2、手輪、手柄及偉動機構，不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向一致。
WZ41H波紋管閘閥注意事項
手輪、手柄操作的紋管截止閥可安裝在管道的任何位置上。
手輪、手柄及偉動機構，不允許作起吊用。
介質的流向應與閥體所示箭頭方向一致。
波紋管閘閥，也叫截門，是使用廣泛的一種閥門，它之所以廣受歡迎，是由於開閉過程中密封麵之間摩擦力小，比較耐用，開啟高度不大，製造容易，維修方便，不僅適用於中 低壓，而且適用於高壓。它的閉合原理是，依靠閥杠壓力，使閥瓣密封麵與閥座密封麵緊密貼合，阻止介質流通。
波紋管閘閥隻許介質單向流動，安裝時有方向性。它的結構 長度大於閘閥，同時流體阻力大，長期運行時，密封可靠性 不強。
波紋管閘閥分為三類：直通式、直角式及直流式斜截止閥。
波紋管閘閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
WZ41H波紋管閘閥施工、安裝要點
1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行標準《通用閥門標誌》GB 12220的規定。對於工作壓力大於1.0 MPa 及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封麵無滲漏為合格。
