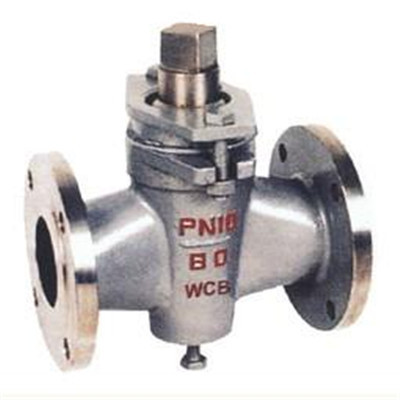

X43W-6C二通鑄鋼法蘭式旋塞閥
全方位檢測！
讓利於客戶！
縮短了交貨期！
X43W-6C二通鑄鋼法蘭式旋塞閥
一、二通鑄鋼法蘭式旋塞閥概述:
X43W-6C二通法蘭式旋塞閥城建、化工、冶金、石油、製藥、食品、飲料、環保
產品名稱：二通法蘭式旋塞閥
產品特點：X43W-6P/R/C 、X43T-6C、X43W-6C.二通法蘭式旋塞閥,二通法蘭式旋塞閥
二、二通鑄鋼法蘭式旋塞閥主要性能規範：
|
型號 |
公稱壓力 |
試驗壓力PS（MPa） |
適用介質 |
工作溫度（℃） |
|
|
殼體 |
密封 |
||||
|
X43W-6 |
0.6 |
0.9 |
0.6 |
煤氣、油品 |
≤100 |
|
X43W-6P |
0.6 |
0.9 |
0.6 |
硝酸類 |
≤250 |
|
X43W-6R |
0.6 |
0.9 |
0.6 |
醋酸類 |
≤250 |
|
X43W-6C |
0.6 |
0.9 |
0.6 |
水、油品 |
≤200 |
三、二通鑄鋼法蘭式旋塞閥主要尺寸：
|
公稱通徑 |
尺寸 |
||||
|
L |
D |
D1 |
D2 |
Z-￠d |
|
|
10 |
80 |
75 |
50 |
32 |
4×12 |
|
15 |
80 |
80 |
55 |
40 |
4×12 |
|
20 |
90 |
90 |
65 |
50 |
4×12 |
|
25 |
100 |
100 |
75 |
60 |
4×12 |
|
32 |
115 |
120 |
90 |
70 |
4×14 |
|
40 |
130 |
130 |
100 |
80 |
4×14 |
|
50 |
145 |
140 |
110 |
90 |
4×14 |
|
65 |
160 |
160 |
130 |
110 |
4×14 |
|
80 |
200 |
185 |
150 |
125 |
4×18 |
|
100 |
230 |
205 |
170 |
145 |
4×18 |
|
125 |
250 |
235 |
200 |
175 |
8×18 |
|
150 |
320 |
260 |
225 |
200 |
8×18 |
|
200 |
350 |
315 |
280 |
255 |
8×18 |
四、二通鑄鋼法蘭式旋塞閥主要零件材料：
|
零件名稱 |
閥 體 |
塞 子 |
填料壓蓋 |
填 料 |
|
X43W-6 |
灰鑄鐵 |
灰鑄鐵 |
可鍛鑄鐵 |
油浸石棉盤根 |
|
X43W-6T |
鑄 銅 |
鑄 銅 |
鑄 銅 |
|
|
X43W-6P |
鉻鎳鈦不鏽鋼 |
鉻鎳鈦不鏽鋼 |
不鏽鋼 |
|
|
X43W-6R |
鉻鎳鉬鈦不鏽鋼 |
鉻鎳鉬鈦不鏽鋼 |
不鏽鋼 |
|
|
X43W-6C |
鑄 鋼 |
鑄 鋼 |
鑄 鋼 |
