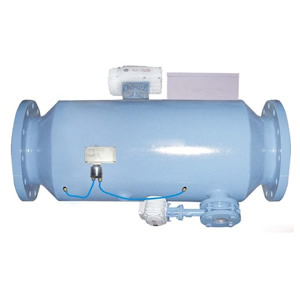

YPG全自動反衝洗排汙過濾器
質量穩定：實行全過程質量監控，細致入微，
全方位檢測！
全方位檢測！
價格合理：高效內部成本控製，減少了開支，
讓利於客戶！
讓利於客戶！
交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
縮短了交貨期！
YPG全自動反衝洗排汙過濾器:
一、全自動反衝洗排汙過濾器產品概述:
全自動排汙過濾器具有體積小、過濾能力大，不占地方、操作管理方便等優點。它能去除介質中的各種雜質，可用於生活飲用水廠原水的預處理，工業用水的處理，生活用水的預處理與後處理以及工業廢水中有用物質的回收等。
二、全自動反衝洗排汙過濾器結構形式:
該過濾器由殼體、不鏽鋼過濾筒網、雜質收集段、雜質排出口及水流轉向閥組成。按安裝型式及水流方向的不同分為直通式和直角式兩種。
三、全自動反衝洗排汙過濾器工作原理:
1、定時反衝洗排汙
定時清洗排汙，可設定時間為2-24小時動作。當定時時間到，電動執行器打開排汙閥，過濾器進行排汙30-60秒，然後電動執行器將轉向蝶閥旋轉90°至阻擋濾筒位，改變水流途徑，進行反衝洗排汙30-60秒。轉向蝶閥複位，繼續排汙3-5秒，然後關閉排汙口。
2、壓差控製排汙
壓差控製器動作值可設定為0.03-0.07MPa,當過濾器前後壓差達到壓差控製器設定值時，壓差控製器動作，過濾器排汙閥開啟，30-60秒結束，轉向蝶閥複位，繼續排汙3-5秒，關閉排汙閥。
3、手動控製
通過控製箱上按鈕，可直接控製清汙、排汙。

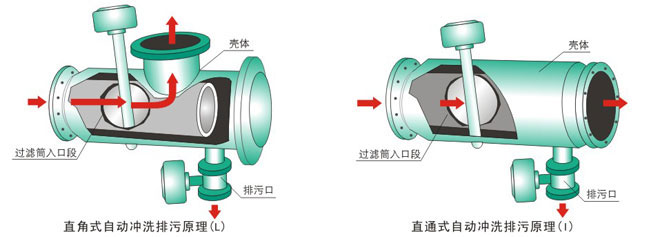

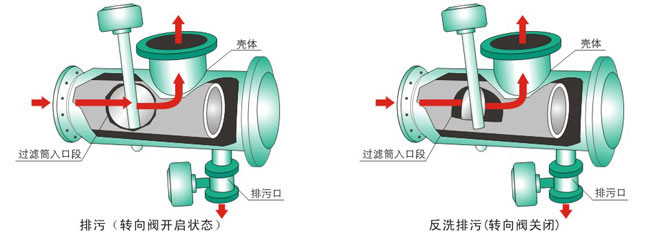

直角式全自動衝洗排汙原理

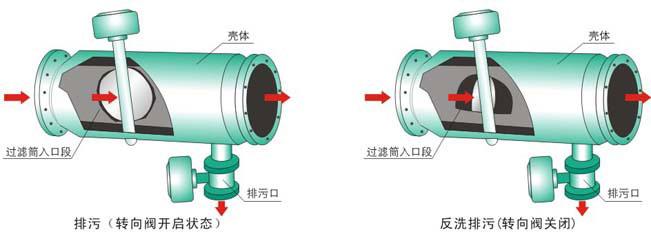

直通式全自動衝洗排汙原理
四、全自動反衝洗排汙過濾器結構原理圖

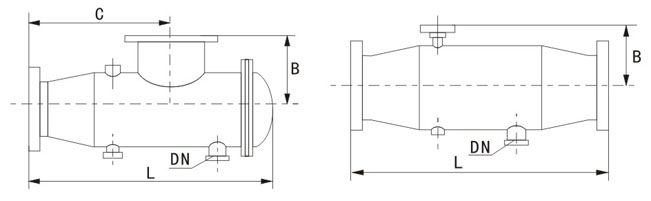

五、全自動反衝洗排汙過濾器型號參數表
|
型號
|
L
(mm)
|
B
(mm)
|
C
(mm)
|
處理流量
|
功率
(W)
|
排汙口DN
|
|
KL-ZPW-L-40
|
350
|
120
|
220
|
30
|
300W
|
15*
|
|
KL-ZPW-L-50
|
382
|
125
|
250
|
35
|
300W
|
15*
|
|
KL-ZPW-L-65
|
420
|
140
|
285
|
55
|
300W
|
20*
|
|
KL-ZPW-L-80
|
480
|
150
|
325
|
65
|
400W
|
25*
|
|
KL-ZPW-L-100
|
710
|
255
|
540
|
130
|
500W
|
32*
|
|
KL-ZPW-L-125
|
790
|
280
|
615
|
190
|
600W
|
40
|
|
KL-ZPW-L-150
|
860
|
290
|
670
|
320
|
600W
|
50
|
|
KL-ZPW-L-200
|
1060
|
340
|
830
|
500
|
800W
|
65
|
|
KL-ZPW-L-250
|
1390
|
390
|
1030
|
760
|
800W
|
80
|
|
KL-ZPW-L-300
|
1495
|
425
|
1105
|
1100
|
800W
|
100
|
|
KL-ZPW-L-350
|
1720
|
415
|
1325
|
1350
|
1.0KW
|
125
|
|
KL-ZPW-L-400
|
1950
|
465
|
1465
|
1600
|
1.2KW
|
150
|
|
KL-ZPW-L-450
|
2140
|
510
|
1645
|
1800
|
1.5KW
|
150
|
|
KL-ZPW-L-500
|
2315
|
560
|
1790
|
2200
|
2.0KW
|
150
|
|
KL-ZPW-L-600
|
2660
|
715
|
2065
|
2900
|
2.5KW
|
200
|
|
型 號
|
L
(mm)
|
B
(mm)
|
處理流量
|
功率
(W)
|
排汙口DN
|
|
KL-ZPW-I-40
|
248
|
70
|
30
|
300W
|
15*
|
|
KL-ZPW-I-50
|
278
|
80
|
35
|
300W
|
15*
|
|
KL-ZPW-I-65
|
315
|
86
|
55
|
300W
|
20*
|
|
KL-ZPW-I-80
|
375
|
110
|
65
|
400W
|
25*
|
|
KL-ZPW-I-100
|
428
|
128
|
130
|
500W
|
32*
|
|
KL-ZPW-I-125
|
560
|
162
|
190
|
600W
|
40
|
|
KL-ZPW-I-150
|
700
|
189
|
320
|
600W
|
50
|
|
KL-ZPW-I-200
|
870
|
220
|
500
|
800W
|
65
|
|
KL-ZPW-I-250
|
1080
|
255
|
760
|
800W
|
80
|
|
KL-ZPW-I-300
|
1280
|
290
|
1100
|
800W
|
100
|
|
KL-ZPW-I-350
|
1580
|
330
|
1350
|
1.0KW
|
125
|
|
KL-ZPW-I-400
|
1800
|
377
|
1600
|
1.2KW
|
150
|
|
KL-ZPW-I-450
|
1860
|
420
|
1800
|
1.5KW
|
150
|
|
KL-ZPW-I-500
|
2030
|
462
|
2200
|
2.0KW
|
150
|
|
KL-ZPW-I-600
|
2440
|
537
|
2900
|
2.5KW
|
200
|
注:進出口"*"為絲口連接,其餘為法蘭連接
六、技術參數
流量 15m3/h～7900m3/h
過濾網規格 DN40～80 1.6mm
DN100～600 2.0mm
DN700～1000 3.0mm（也可按用戶要求）
工作壓力 DN<600 1.6MPa DN>600 1.0Mpa
介質 水及液體
溫度範圍 ≤180℃
電動執行器電源 AC380V，AC220V/50HZ
七、性能特點與安裝
1、全自動反衝洗排汙過濾器運行管理方便、過濾速度高、衝洗簡單可靠、反衝洗能力強。
2、定時或壓差控製方式，可全自動進行過濾器排汙清洗，並保證過濾器的高效使用。
3、控製箱設有過濾器工作狀態、清洗狀態、及故障狀態指示，及相應信號的輸出，操作簡便。
4、衝洗、反衝洗時間可調整，排汙量小於正常工作流量的10%。
5、安裝參照KL-ZPW自動反衝洗排汙過濾器。
6、控製箱安裝在控製室或過濾器附近。
7、按控製箱標示的接線端予標號和接線圖進行接線。注意接地線的正確接地，以確保安全。
2、定時或壓差控製方式，可全自動進行過濾器排汙清洗，並保證過濾器的高效使用。
3、控製箱設有過濾器工作狀態、清洗狀態、及故障狀態指示，及相應信號的輸出，操作簡便。
4、衝洗、反衝洗時間可調整，排汙量小於正常工作流量的10%。
5、安裝參照KL-ZPW自動反衝洗排汙過濾器。
6、控製箱安裝在控製室或過濾器附近。
7、按控製箱標示的接線端予標號和接線圖進行接線。注意接地線的正確接地，以確保安全。
