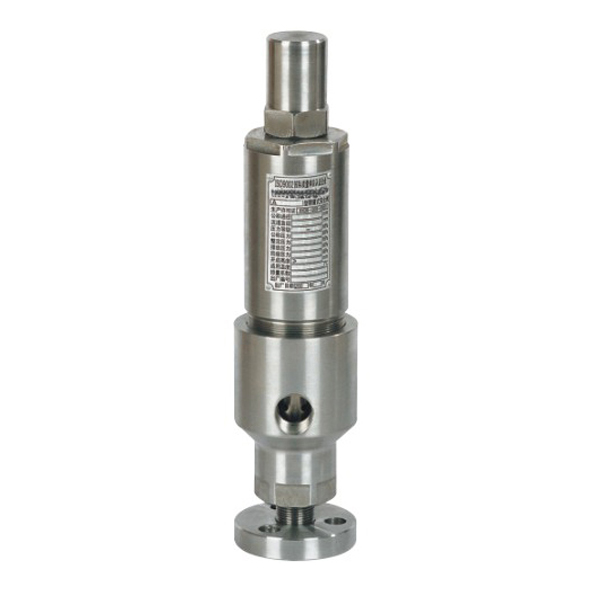

NA42H、NA802Y型安全溢流閥
安全溢流閥的主要參數是排量，這個排量決定於閥座的口徑和閥瓣的開啟高度，由開啟高度不同，又分為微啟式和全啟式兩種。微啟式是指閥瓣的開啟高度為閥座喉徑的1／40～l／20。全啟式是指閥瓣的開啟高度為閥座喉徑的1／4。
安全溢流閥工作原理與結構:
安全溢流閥在係統中起安全保護作用。當係統壓力超過規定值時，安全閥汀開，將係統中的一部分氣體排入大氣，使係統壓力不超過允許值，從而保證係統不因壓力過高而發生事故。安全閥又稱溢流閥。圖示為安全閥的幾種典型結構形式。圖a為活塞式安全閥，閥芯是一平板。氣源壓力作用在活塞A上，當壓力超過由彈簧力確定的安全值時，活塞A被頂開，一部分壓縮空氣即從閥口排入大氣；當氣源壓力低於安全值時，彈簧驅動活塞下移，關閉閥口。
NY42H、NA802Y型安全溢流閥可用於高壓注水泵站的管路上，作為超壓保護裝置。
安全溢流閥主要性能規範
|
型號
|
公稱壓力
|
開啟壓力分級
|
工作溫度（℃）
|
適用介質
|
|
NY42H-160 NA802Y-160
|
16.0
|
6.3～16.0
|
200
|
水、油品等
|
|
NY42H-250 NA802Y-250
|
25.0
|
10.0～25.0
|
||
|
NY42H-400 NA802Y-400 NA802Y-600
|
40.0-60.0
|
20.0～60.0
|
安全溢流閥主要零部件材料
|
NO.
|
零件名稱
|
材料
|
|
1
|
閥體
|
碳鋼
|
|
2
|
閥座
|
不鏽鋼
|
|
3
|
閥瓣
|
不鏽鋼
|
|
4
|
閥蓋
|
焊接件
|
|
5
|
彈簧
|
50CrVA
|

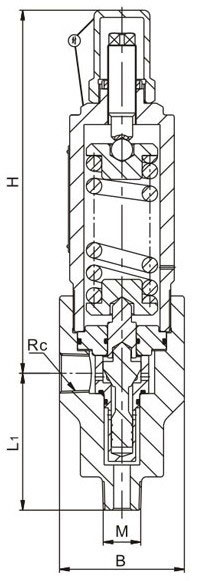

安全溢流閥外形尺寸和連接尺寸
|
型號
|
公稱通徑
|
尺寸
|
||||
|
Rc
|
ZG
|
L
|
L1
|
≈H
|
||
|
NA802Y-600
|
15
|
1/2"
|
1/2"
|
52
|
90
|
250
|
|
25
|
1"
|
1"
|
52
|
113
|
275
|
|
|
40
|
11/2"
|
11/2"
|
52
|
157
|
336
|
|
|

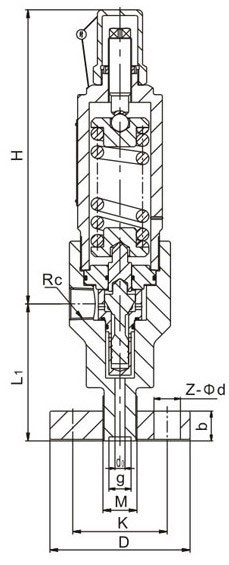

型號
|
公稱通徑
|
尺寸
|
|||||||||
|
D
|
D1
|
K
|
M
|
Z-?d
|
b
|
L
|
L1
|
Rc
|
≈H
|
||
|
NY42H-160 NY42H-250 NY42H-400
|
15
|
135
|
95
|
25
|
M48×2
|
4-22
|
25
|
65
|
140
|
1/2"
|
329
|
|
25
|
165
|
115
|
30
|
M52×2
|
6-26
|
28
|
80
|
150
|
1"
|
447
|
|
|
25
|
200
|
145
|
38
|
M80×3
|
6-29
|
40
|
90
|
180
|
11/2"
|
485
|
|
|
32
|
225
|
170
|
42
|
M100×3
|
6-33
|
50
|
100
|
200
|
21/2"
|
570
|
|
