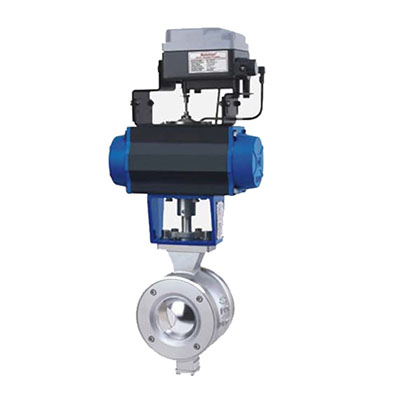

ZSHV氣動V型調節球閥
全方位檢測！
讓利於客戶！
縮短了交貨期！
ZSHV氣動V型調節球閥概述
ZSHV氣動V型調節球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的佳控製特性結合成一體,既可用作控製調節閥，又可作關斷切斷閥。其主要特點是：
（１）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，並且由於閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（２）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程範圍內，保證控製的精確性；
（３）防漏耐用的閥座在其外徑處襯有帶不鏽鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截麵較大的鎢鈷硬質合金製成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（４）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，並既具有自潔功能又可防止球芯卡死，特別適用於管線結垢凍結或含有纖維和顆粒固體場合。
適用於高粘度、懸浮液、紙漿等不幹淨、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。
ZSHV氣動V型調節球閥技術參數
| 公稱通徑DN(mm) | 25～400 | |||
| 公稱壓力PN(MPa) | 1.6～6.4 | |||
| 公稱壓力Ps(MPa) | 強度試驗 | 2.4～9.6 | ||
| 密封試驗 | 1.76～7.0 | |||
| 材料\代號 | C | P | R | |
|
主要 零件 |
閥體 | WCB | ZG1Cr18Ni9Ti | ZGOCr18Ni12Mo2Ti |
| 球杆 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |
| 閥杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
| 密封圈 | 聚四氟乙烯、不鏽鋼、硬質合金 | |||
| 填料 | 聚四氟乙烯、柔性石墨 | |||
|
適用 工況 |
適用介質 | 水,蒸汽,油品 | 硝酸類 | 醋酸類 |
| 適用溫度 | -28～425℃ | -28～500℃ | ||
| 執行器 | 型 號 | GT係列、AW係列,SW係列、BAW係列, BRAY係列 | ||
| 氣源壓力 | 0.4～0.7MPa | |||
| 連接形式 | 對夾式、法蘭式，法蘭按JB79-59標準 | |||
| 基本誤差 | 回差 | 死區 | 輸入信號 |
氣源 接口 |
|
| 電信號 | 氣信號 | ||||
|
全行程的 ≤±2% |
全行程的 ≤±2% |
全行程的 ≤0.8% |
4～20mADC | 20～100Kpa | G1/8" G1/4" |
ZSHV氣動V型調節球閥性能
| 公稱通徑D（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| 額定流量係數Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 |
| 公稱壓力PN（MPa） | 1.6、2.5、4.0、6.4 | |||||||||||||
| 流量特性 | 近似等百分比（參見典型曲線圖）、直線特性 | |||||||||||||
| 閥板轉角（度） | 0°～至90°（可調） | |||||||||||||
| 允許泄漏量等級 |
軟密封：零泄露 硬密封：≤額定Cv×0.001% |
軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065% | ||||||||||||
| 動作時間（S） | 0.5 | 1.0 | 2.5～4.0 | 7.0 | 10 | |||||||||
| 可調節比 | 250:1 | 300:1 | ||||||||||||
ZSHV氣動V型調節球閥大允許壓差
|
執行 機構 |
狀態 | PN1.6,2.5,4.0,6.4/ANSI Class 150#, 300#/JIS10K,20K,30K | ||||||||||
| 填料：聚四氟乙石棉 | ||||||||||||
| 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| GT65 | 關閉 | 4.99 | 1.13 | |||||||||
| △P | 0.74 | 0.31 | ||||||||||
| GT80 | 關閉 | 4.99 | 4.99 | 4.99 | 2.80 |
1.33 |
||||||
| △P | 1.72 | 0.83 | 0.53 | 0.30 | 0.16 | |||||||
| GT90 | 關閉 | 4.99 | 4.99 | 2.80 | 2.62 | |||||||
| △P | 1.33 | 1.33 | 0.49 | 0.28 | ||||||||
| GT100 | 關閉 | 4.52 | 1.56 | |||||||||
| △P | 0.48 | 0.16 | ||||||||||
| GT125 | 關閉 | 4.52 | 4.50 | 2.31 | 1.43 | |||||||
| △P | 0.82 | 0.45 | 0.25 | 0.19 | ||||||||
| GT160 | 關閉 | 4.50 | 4.97 | 3.32 | ||||||||
| △P | 0.81 | 0.52 | 0.40 | 1.13 | ||||||||
| AW17 | 關閉 | 4.95 | 3.21 | 0.13 | 2.74 | 1.91 | ||||||
| △P | 0.90 | 0.69 | 3.71 | 0.42 | 0.31 | |||||||
| AW20 | 關閉 | 0.70 | 3.23 | 2.51 | ||||||||
| △P | 0.70 | 0.54 | 0.40 | |||||||||
氣動V型調節球閥訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量係數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.信號壓力、彈簧範圍，4.流量特性，
5.閥的開關型式，6.閥體、閥芯材料，7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
感謝您訪問我們的網站，如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
