X13W二通不鏽鋼內螺紋旋塞閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控製，減少了開支，
讓利於客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載旋塞閥實物圖產品安裝圖紙

下一個[BX43W-16C/BX44W-16C瀝青專用保溫旋塞閥]上一個：[X14W三通內螺紋不鏽鋼旋塞閥]

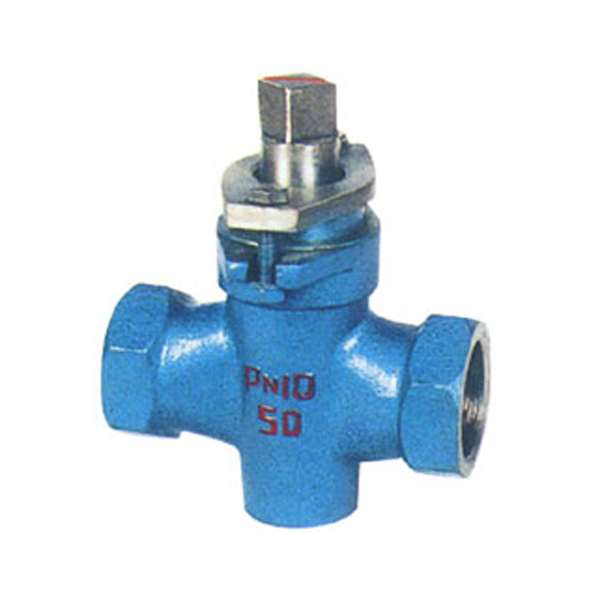

X13W二通不鏽鋼內螺紋旋塞閥

二通不鏽鋼內螺紋旋塞閥概述

二通不鏽鋼內螺紋旋塞閥的啟閉件是一個有孔的圓柱體，圓柱體與閥杆繞垂直於通道的軸線旋轉，從而達到啟閉通道的目的。主要供開啟和關閉管道和設備介質之用。該閥主要優點：適用於經常操作，啟閉迅速、輕便。流體阻力小。結構簡單，相對體積小，重量輕，便於維修。密封性能好，不受安裝方向的限製，介質的流向可任意。無振動，噪聲小。

【結構圖】

二通不鏽鋼內螺紋旋塞閥主要性能規範

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
		殼體	密封
X13W-1.0P	1.0	1.5	1.1	硝酸、醋酸	≤250

二通不鏽鋼內螺紋旋塞閥主要尺寸

公稱通徑 DN（mm）	管螺紋 G	尺寸
公稱通徑 DN（mm）	管螺紋 G	L	□S	□S1	h2	H
15	1/2	85	30	12	26	99
20	3/4	90	36	16	34	124
25	1	110	46	18	38	133
32	11/4	130	55	18	45	152
40	11/2	150	60	26	55	212
50	2	170	75	28	74	260
65	21/2	220	90	32	82	295
80	3	250	105	36	125	327
100	4	300	140	46	135	425

二通不鏽鋼內螺紋旋塞閥主要材料

零件名稱	閥體	塞子	填料壓蓋	填料
X13W-1.0P	不鏽鋼	不鏽鋼	不鏽鋼	油浸石棉盤根柔性石墨
