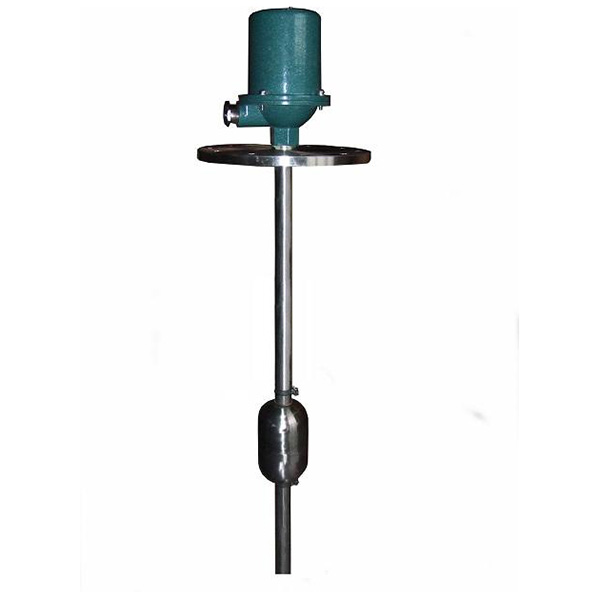

UQK-71幹簧式浮球液位控製器

UQK-71係列幹簧式浮球液位控製器

產品概述

UQK-71係列幹簧式浮球液位控製器廣泛用於民用建築用水箱、水塔、水池，以及汙水處理、食品、造紙、石油化工等行業內開口或密閉儲罐，地下池槽中各種液位的液位測量，被檢測的介質可分工業汙水、堿、酸、油、水等各種導電及非導電液體，UQK幹簧式浮球液位控製器可對液位進行自動控製。

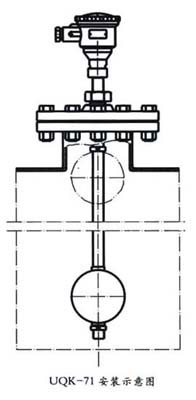

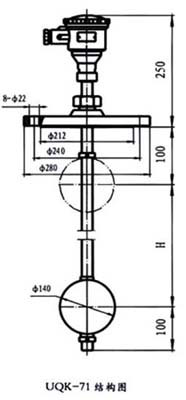

結構、安裝示意





工作原理

在控製器中裝若幹隻GAG-5型大功率幹簧管，當裝有磁鋼的浮球隨液位上、下時幹簧管的觸點隨著發生動作，從而達到控製液位的目的。

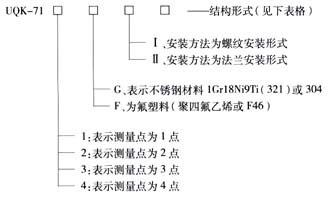

型號說明

接線和安裝

● 1、由於受鐵路運輸的限製，大於4m以上采取分段裝箱，安裝時由用戶自行焊接，焊接 後段將焊縫銼平正，並做好水壓試驗（壓力小於0.6MPa）確定不漏方可使用，F型的 傳感器還須將隨箱來的氟塑料套管套上並固定；或用戶自行解決運輸問題。● 2、傳感器裝在被測容器上，其安裝方法見圖二，傳感器下端好與容器底部固定牢。● 3、傳感器與顯示儀之間的聯接線不能與交流電源同路敷設，因為感應交流電有可能會 影響儀表，同時為了避免幹擾信號，盡可能使用屏蔽電纜在鐵管內敷設。● 4、法蘭安裝G－法蘭標準HG20592－97DN150、PN1.6（其它法蘭標準協商解決）螺紋 安裝螺紋尺寸M30×2 。

主要技術參數

液位儀表簡介

浮球液位儀表由傳感器和指示表兩部分組成。浮球液位傳感器由裝有磁簧管的不鏽鋼護管和裝有磁鋼的浮球組成。浮球液位傳感器的磁性浮球隨著容器內液體升降而上下移動，利用感應作用使護管內的磁簧管動作，從而引起線性電阻的阻值變化，通過指示表指針變化來反映液位變化。磁翻柱液位計，是根據浮力原理和磁性耦合作用原理工作的。
