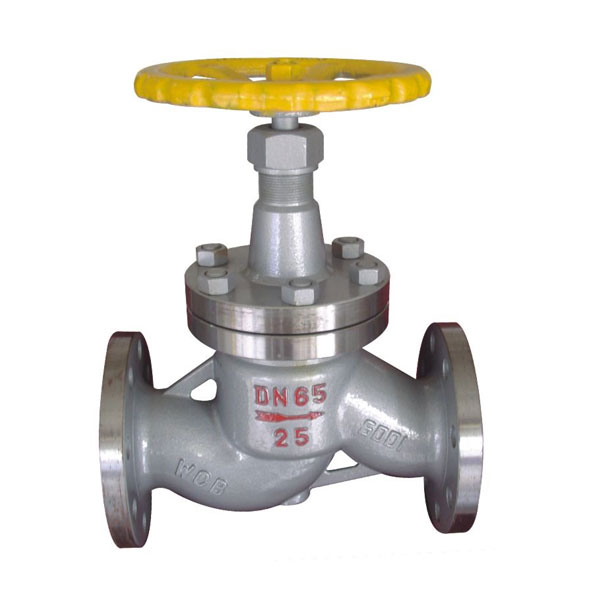

J41B暗杠氨用截止閥



J41B暗杠氨用截止閥的結構特點及用途：

1．中通法蘭為方形結構，閥杆采用間杆連接。
2．閥體密封麵部位采用球凸狀，與閥腳以線吻合密封。
3．密封麵采用巴氏合金，密封性能好，使用壽命長

J41B暗杠氨用截止閥主要性能規範：

適用介質：液、氣、氨、氮、氫；適用溫度： -10℃-150℃

J41B暗杠氨用截止閥試驗壓力：

公稱壓力 PN(MPa) 試驗壓力 (MPa)
殼體強度試驗 密封試驗
1.6 2.4 1.76
2.5 3.75 2.75

 J41B暗杠氨用截止閥的主要零件材料：

產品類型 零件名稱
閥體、閥蓋 閥杆 填料 密封麵 墊片 緊固件
J41B-16/25C 鑄鋼 碳鋼 聚四氟乙烯 巴氐合金 石棉橡膠板 優質碳鋼
J41B-16/25Q 球墨鑄鐵
J41B-16/25K 可鍛鑄鐵

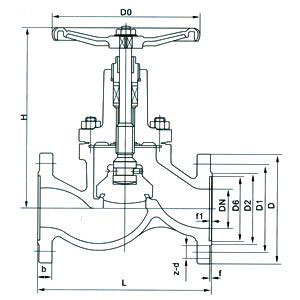

J41B暗杠氨用截止閥的主要尺寸表：

公稱通徑
DN(mm)		 主要外形尺寸及連接尺寸
L D D1 D2 D6 b f f2 z-d H DO
J41B-16C J41B-16Q J41B-16K
10 130 90 60 40 35 14 2 4 4-14 196 120
15 130 95 65 45 40 14 2 4 4-14 196 120
20 150 105 75 55 51 16 2 4 4-14 196 140
25 160 115 85 65 58 16 2 4 4-14 204 160
32 180 135 100 78 66 18 2 4 4-18 208 160
40 200 145 110 85 76 18 3 4 4-18 248 200
50 230 160 125 100 88 20 3 4 4-18 248 200
65 290 180 145 125 110 22 3 4 4-18 321 240
80 310 195 160 135 121 24 3 4 8-18 325 240
100 350 215 180 155 150 24 3 4.5 8-18 371 280
125 400 245 210 185 176 26 3 4.5 8-18 400 320
150 480 280 240 210 204 26 3 4.5 8-23 432 320
200 600 335 295 265 260 30 3 4.5 12-23 654 400
250 650 405 335 320 313 32 3 4.5 12-25 745 500
300 700 460 410 375 364 34 3 4.5 12-25 852 600
J41B-25C J41B-25Q J41B-25K
10 130 90 60 40 35 16 2 4 4-14 196 120
15 130 95 65 45 40 16 2 4 4-14 196 120
20 150 105 75 55 51 16 2 4 4-14 196 120
25 160 115 85 65 58 18 2 d 4-14 201 120
32 180 135 100 78 66 18 2 4 4-18 208 120
40 200 145 110 85 76 20 2 d 4-18 248 160
50 230 160 125 100 88 20 3 4 4-18 248 160
65 290 180 145 125 110 22 3 4 8-18 321 240
80 310 195 160 135 121 24 3 4 8-18 325 240
100 350 230 190 160 150 24 3 4.5 8-23 371 280
125 400 270 220 188 176 30 3 4.5 8-25 400 320
150 480 300 250 218 204 30 3 4.5 8-25 432 320
200 600 360 310 278 260 34 3 4.5 12-30 654 400
250 650 425 370 332 313 42 3 4.5 12-34 745 500
300 750 485 430 390 364 46 3 4.5 12-34 852 600
