J44F46襯氟角式截止閥

質量穩定:實行全過程質量監控,細致入微,
全方位檢測!
價格合理:高效內部成本控製,減少了開支,
讓利於客戶!
交貨快捷:先進生產流水線,充足的備貨,
縮短了交貨期!

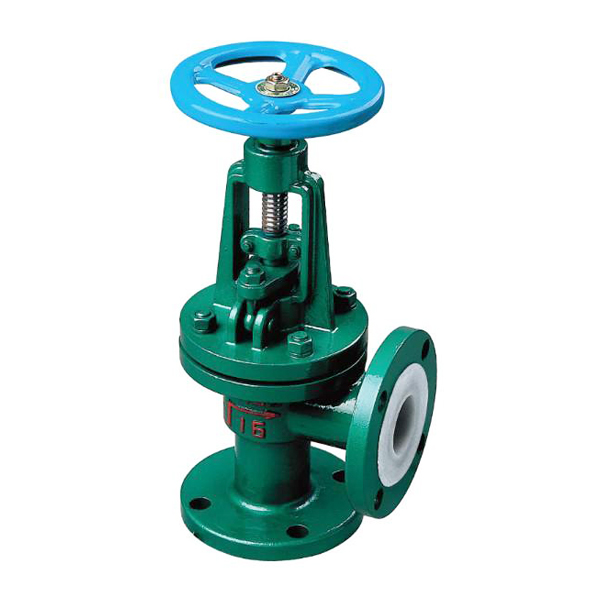

J44F46襯氟角式截止閥

截止閥是指關閉(閥瓣)由閥杆帶動並沿閥座中心軸線做升降運動的閥門,在管路上主要用來接通或截斷管路中的介質,但不能做節流用。
基本結構

1、塑料襯裏J41型直通式、J45型直溜式、J44型角式截止閥、具有結構緊湊、啟閉靈活、耐腐蝕性能強,行程短(一般為公稱通經1/4)等優點。被廣泛應用在石油、化工等管路係統中做截斷介質用,但塑料襯裏的截止閥嚴禁用做流量調節,以免節流口處產生的高速介質流衝蝕破壞密封麵。

2、閥瓣與閥杆設計為一體結構,用以防止由於管路壓力波動造成內件衝出閥體的可能性,結構緊湊,使用安全。

設計規範

遵循GB/T 12233,GB/T12235,ANSI B 16.34標準

驅動方式

手動襯氟角式截止閥、蝸輪轉動襯氟角式截止閥、氣動襯氟角式截止閥(常開或常閉)、電動襯氟角式截止閥


襯氟角式截止閥主要零部件材料表
序號 零件名稱 灰鑄鐵 鑄鋼 不鏽耐酸鑄鋼 超低碳不鏽耐酸鑄鋼
Z C P R PL RL
1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
2 球體/閥杆 25 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 襯裏/閥座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 填料壓蓋 WCB CF8 CF8M CF3 CF3M
5 填料 PTFE(F4) PTFE(F4) PTFE(F4)
6 活節螺栓 35 1Cr17Ni2 1Cr17Ni2
7 閥杆螺母 ZCuAl10Fe3 ZCuAl10Fe3 ZCuAl10Fe3
8 緊固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
9 螺母 45 0Cr18Ni9 0Cr18Ni9
10 手柄 WCB WCB WCB

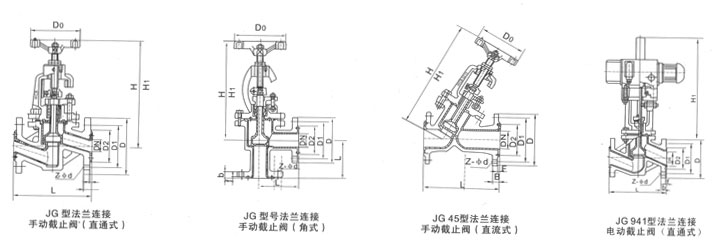

襯氟角式截止閥主要外形和連接尺寸

公稱通經 L D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa
15 1/2 90 95 65 45 2 14 4-φ14
20 3/4 95 105 75 55 2 16 4-φ14
25 1 100 115 85 65 2 16 4-φ14
32 11/4 105 135 100 78 2 18 4-φ18
40 11/2 115 145 110 85 3 18 4-φ18
50 2 125 160 125 100 3 20 4-φ18
65 21/2 145 180 145 120 3 20 4-φ18
80 3 155 195 160 135 3 22 4-φ18
100 4 175 215 180 155 3 22 8-φ18
125 5 200 245 210 185 3 24 8-φ18
150 6 225 280 240 210 3 24 8-φ23
200 8 275 335 295 265 3 26 8-φ23
250 10 325 390 350 320 3 28 12-φ23
300 12 375 440 400 368 4 28 12-φ23
PN1.6MPa
15 1/2 90 95 65 45 2 14 4-φ14
20 3/4 95 105 75 55 2 16 4-φ14
25 1 100 115 85 65 2 16 4-φ14
32 11/4 105 135 100 78 2 18 4-φ18
40 11/2 115 145 110 85 3 18 4-φ18
50 2 125 160 125 100 3 20 4-φ18
65 21/2 145 180 145 120 3 20 4-φ18
80 3 155 195 160 135 3 22 8-φ18
100 4 175 215 180 155 3 24 8-φ18
125 5 200 245 210 185 3 26 8-φ18
150 6 225 280 240 210 3 28 8-φ23
200 8 275 335 295 265 3 30 8-φ23
PN2.5MPa
15 1/2 90 95 65 45 2 16 4-φ14
20 3/4 95 105 75 55 2 16 4-φ14
25 1 100 115 85 65 2 16 4-φ14
32 11/4 105 135 100 78 2 18 4-φ18
40 11/2 115 145 110 85 3 18 4-φ18
50 2 125 160 125 100 3 20 4-φ18
