J41F4襯氟截止閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控製，減少了開支，
讓利於客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

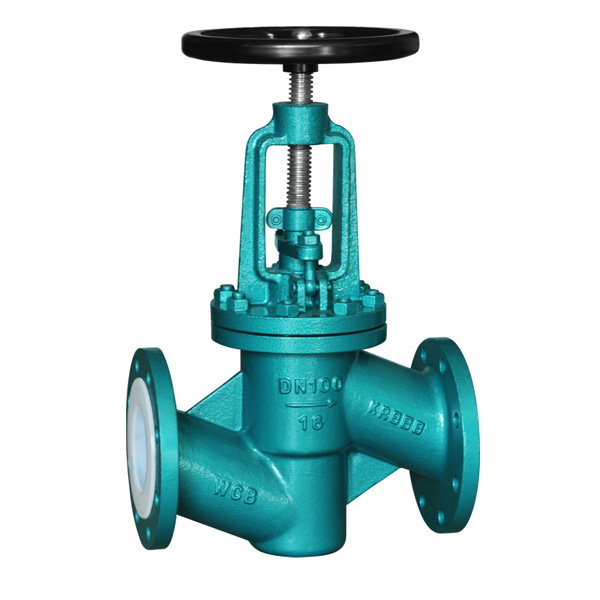

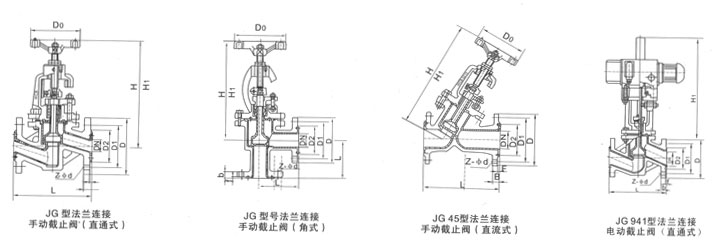

產品說明書下載截止閥實物圖產品安裝圖紙

下一個[J41F46襯氟截止閥]上一個：[J44F46襯氟角式截止閥]

截止閥是指關閉（閥瓣）由閥杆帶動並沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截斷管路中的介質，但不能做節流用。
襯氟截止閥基本結構

1、塑料襯裏J41型直通式、J45型直流式截止閥、J44型角式截止閥、具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通經1/4）等優點。被廣泛應用在石油、化工等管路係統中做截斷介質用，但塑料襯裏的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流衝蝕破壞密封麵。

2、閥瓣與閥杆設計為一體結構，用以防止由於管路壓力波動造成內件衝出閥體的可能性，結構緊湊，使用安全。

襯氟截止閥設計規範

遵循GB/T 12233，GB/T12235，ANSI B 16.34標準

襯氟截止閥驅動方式

手動襯氟截止閥、蝸輪轉動襯氟截止閥、氣動襯氟截止閥、電動襯氟截止閥

襯氟截止閥主要零部件材料表

序號	零件名稱	灰鑄鐵	鑄鋼	不鏽耐酸鑄鋼		超低碳不鏽耐酸鑄鋼
		Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球體/閥杆	25	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯裏/閥座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	填料壓蓋	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	活節螺栓	35		1Cr17Ni2		1Cr17Ni2
7	閥杆螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
8	緊固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
9	螺母	45		0Cr18Ni9		0Cr18Ni9
10	手柄	WCB		WCB		WCB
