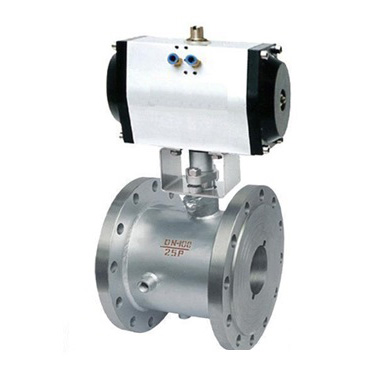

BQ641F氣動保溫球閥
氣動保溫球閥概述：
BQ641F氣動保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用於石油、化工、冶金、製藥、食品等各類係統中，以輸送常溫下會凝固的高粘度介質。
由於采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
氣動保溫球閥技術規範：
設計標準
ASME B 16.34 GB/T12224
結構長度
ASME B 16.10 GB/T12221
連接法蘭
ASME B 16.5、JB/T 79
驅動方式
手動、電動、氣動
試驗和檢驗
JB/T9092 API 598
適用介質
重油、膠類等易凝固介質
氣動保溫球閥主要零件材料:
序號
零件名稱
材質
C
P
R
1
夾套
25
SUS304
SUS304
2
閥座
WCB
SUS304
SUS316
3
閥體
25
SUS304
SUS316
4
密封圈
RPTFE、PTFE、對位聚苯
5
球體
SUS304
SUS304
SUS316
6
閥杆
1Cr13
SUS304
SUS316
7
填料
柔性石墨 、RPTFE、PTFE
8
填料壓蓋
WCB
SUS304
SUS316

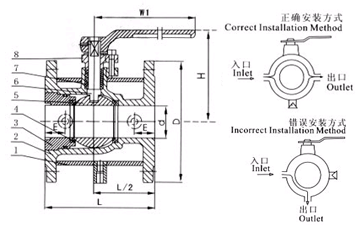

氣動保溫球閥主要外形尺寸:
公稱通徑（DN）
d
L
D
E
Q
H
W
管螺紋
（mm）
（in）
（mm）
（in）
P
20
3/4"
19
117
40
1 1/2"
58.5
147
101
170
G3/4"
25
1"
25
127
50
2"
62.5
156
106
170
G3/4"
40
1 1/2"
38
165
65
2 1/2"
63.5
181
125
250
G3/4"
50
2"
51
178
80
3"
68
218
135
250
G3/4"
80
3"
76
229
150
6"
82
275
193
350
G3/4"
100
4"
102
254
200
8"
83
300
265
420
G3/4"
150
6"
152
292
250
10"
95
403
355
1000
G3/4"
200
8"
203
330
300
12"
100
495
410
1300
G3
