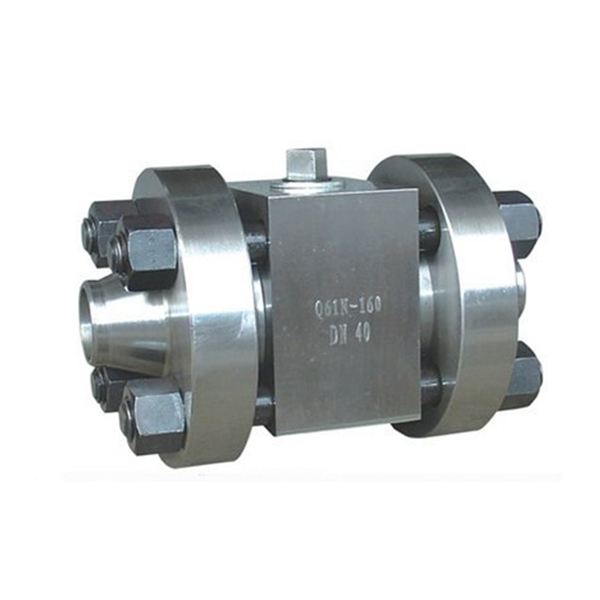

Q61N高壓焊接球閥
高壓焊接球閥技術規範
|
設計標準 |
ASME B 16.34 GB/T12224 |
|
結構長度 |
ASME B 16.10 GB/T12221 |
|
連接法蘭 |
ASME B 16.5、JB/T 79 |
|
驅動方式 |
手動、電動、氣動 |
|
試驗和檢驗 |
JB/T9092 API 598 |
|
適用介質 |
重油、膠類等易凝固介質 |
注：係列閥門連接法蘭尺寸可根據用戶要求設計製造。
高壓焊接球閥主要零件材質表
|
序號
|
零件名稱
|
材質
|
|
|
GB
|
ASTM
|
||
|
1
|
夾套
|
25
|
105
|
|
2
|
閥座
|
WCB
|
A216-WCB
|
|
3
|
閥體
|
25
|
A105
|
|
4
|
密封圈
|
PTFE、對位聚苯
|
|
|
5
|
球體
|
|
|
|
6
|
閥杆
|
1Cr13
|
A247-410
|
|
7
|
填料
|
柔性石墨
|
|
|
8
|
填料壓蓋
|
WCB
|
A216-WCB
|
注：係列閥門主要零部件及密封麵的材質可根據實際工況條件或用戶特殊要求設計選用。
高壓焊接球閥主要外型及連接尺寸表
|
公稱通徑（DN）
|
d
|
L
|
D
|
E
|
Q
|
H
|
W
|
管螺紋
|
||
|
(mm)
|
(in)
|
(mm)
|
(in)
|
P
|
||||||
|
20
|
3/4"
|
19
|
117
|
40
|
1 1/2"
|
58.5
|
147
|
101
|
170
|
G3/4"
|
|
25
|
1"
|
25
|
127
|
50
|
2"
|
62.5
|
156
|
106
|
170
|
G3/4"
|
|
40
|
1 1/2"
|
38
|
165
|
65
|
2 1/2"
|
63.5
|
181
|
125
|
250
|
G3/4"
|
|
50
|
2"
|
51
|
178
|
80
|
3"
|
68
|
218
|
135
|
250
|
G3/4"
|
|
80
|
3"
|
76
|
229
|
150
|
6"
|
82
|
275
|
193
|
350
|
G3/4"
|
|
100
|
4"
|
102
|
254
|
200
|
8"
|
83
|
300
|
265
|
420
|
G3/4"
|
|
150
|
6"
|
152
|
292
|
250
|
10"
|
95
|
403
|
355
|
1000
|
G3/4"
|
|
200
|
8"
|
203
|
330
|
300
|
12"
|
100
|
495
|
410
|
1300
|
G3/4"
|
